Beitrag 121422 , Timer: Relais oder FET? [Alter Beitrag23. Mai 2007 um 15:53]

[Melden] Profil von Turambar anzeigen    Turambar eine private Nachricht schicken   Besuche Turambar's Homepage    Mehr Beiträge von Turambar finden

Hi,

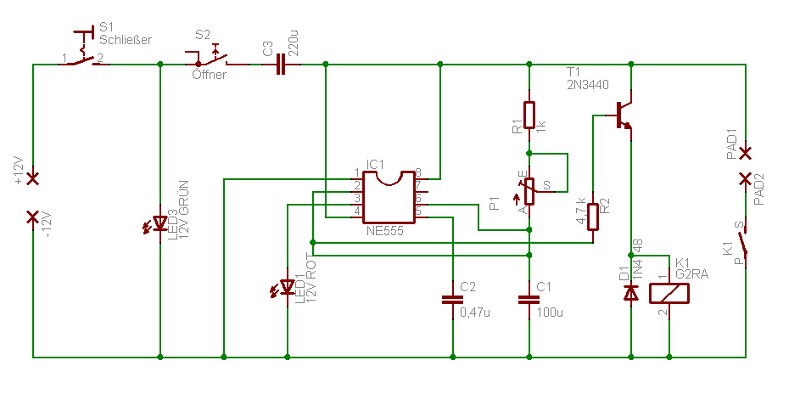

Mit Toms Hilfe konnte ich, ausgehend von dieser Schaltung einen Raketentauglichen Timer zusammenstellen:



Wie ihr seht ist der großteil gleich geblieben - Nur S1,S2,C2,C3 und LED3 sind dazugekommen.
Pierre meinte allerdings, dass die Kontakte des Relais durch die hohen G Kräfte bei der Beschleunigung verbogen werden könnten, wodurch dann der Timer die Ausstoßladung zündet. Also wurde die Schaltung etwas umgewandelt:

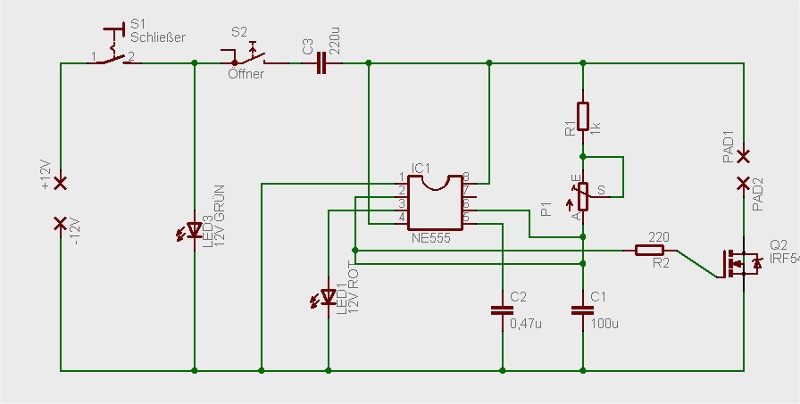

Hier zündet ein FET die Ausstoßladung. Der hat natürlich den Vorteil, dass keine Kontakte verbogen werden können.

Mich würde interessieren, wie groß die Gefahr, dass sich die Kontakte verbiegen wirklich ist, und ob ich dem vorbeugen kann, indem ich das Relais einfach in eine bestimmte Richtung einbaue.


MfG
Stefan

Geändert von Turambar am 23. Mai 2007 um 15:55


Bei der Eroberung des Weltraums sind zwei Probleme zu lösen: Die Schwerkraft und der Papierkrieg.
Mit der Schwerkraft wären wir fertig geworden.
- Wernher Freiherr von Braun

http://are.modellraketen.at

MfG
Stefan
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 121427 [Alter Beitrag23. Mai 2007 um 16:36]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

da der FET kleiner leichter und genauso einfach anzuschließen ist wie ein Relay würde ich immer zur nicht mechanischen Lösung tendieren.
Du kannst ja mal ins Relay rein schauen wenn es schaltet. Dann siehst du welches Teil sich dort bewegt. Das ist meist ein sehr dünnes Blech aus Kupfer, oder mit Kupfer beschichtet. Das ist so dünn, weil es federn muss. Durch die Magnetspule wird es von der Ruhelage in die aktive Lage gedrückt. Ist die Spule nicht aktiv, federt es zurück. Du mußt also schauen, das du das Relay so einbaust, das die Beschleunigung quer zu dieser Bewegungsrichtung anliegt. Dann müßte sich das Teil seitlich verbiegen was deutlisch schwerer sein sollte.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


MarkusJ

Gardena Master of Rocketry


Moderator

Registriert seit: Apr 2005

Wohnort: Kandel

Verein:

Beiträge: 2148

Status: Offline

Beitrag 121429 [Alter Beitrag23. Mai 2007 um 17:05]

[Melden] Profil von MarkusJ anzeigen    MarkusJ eine private Nachricht schicken   MarkusJ besitzt keine Homepage    Mehr Beiträge von MarkusJ finden

Nimm nen FET, bei richtiger Wahl kriegste bei C für knapp 50 Cent nen FET bis 16 Ampere ...

mfG
Markus

WARNUNG: Dieser Beitrag kann Spuren von Ironie beinhalten
Ich bin weder eine Suchmaschine, noch ein Nachschlagewerk - PNs zu Themen die im Forum stehen oder dorthin gehören, werde ich nicht beantworten.
Bilder bitte NICHT über Imageshack oder andere Imagehoster einbinden!
Turambar

SP-Schnüffler


Moderator

Turambar

Registriert seit: Jun 2005

Wohnort: Österreich

Verein:

Beiträge: 874

Status: Offline

Beitrag 121430 [Alter Beitrag23. Mai 2007 um 17:14]

[Melden] Profil von Turambar anzeigen    Turambar eine private Nachricht schicken   Besuche Turambar's Homepage    Mehr Beiträge von Turambar finden

toll, was bringen mir 16A? big grin


Hab gerade n bauteileproblem und packe das hier rein...:
Der Timer soll nur Backup werden, Mainsystem ist ein Neigungsschalter.
Der ist heute gekommen, und ich hab durch austesten bemerkt dass sich der um 90° minimum drehen muss... das ist etwas viel, oder? Der Schalter ist HG-Frei, und deshalb hab ich den bevorzugt... LINK

Ich hab das gefühl dass mein Backup so ziemlich oft zum Zug kommen würde, oder sind 90° normal?

Bei der Eroberung des Weltraums sind zwei Probleme zu lösen: Die Schwerkraft und der Papierkrieg.
Mit der Schwerkraft wären wir fertig geworden.
- Wernher Freiherr von Braun

http://are.modellraketen.at

MfG
Stefan
Reinhard

Überflieger

Reinhard

Registriert seit: Sep 2003

Wohnort: Österreich

Verein: TRA #10691, AGM

Beiträge: 1187

Status: Offline

Beitrag 121439 [Alter Beitrag23. Mai 2007 um 18:58]

[Melden] Profil von Reinhard anzeigen    Reinhard eine private Nachricht schicken   Besuche Reinhard's Homepage    Mehr Beiträge von Reinhard finden

Hi,

ich weiß nicht welchen Neigungsschalter du verwendest, und wie du ihn verwenden willst, deshalb muss ich hier raten: Wenn du den Neigungsschalter so einbauen willst, dass er die Neigung der Rakete am Gipfelpunkt erkennt und dann auslöst, lasse es. Es wäre sehr schade um die Rakete. Die Rakete ist im freien Fall, deshalb hat der Neigungsschalter, der die Erdanziehung ausnützt, keine Chance sinnvoll zu funktionieren. Wahrscheinlich wird er entweder gleich nach Brennschluss (Umkehr von positiver auf negativer Beschleunigung) oder gar nicht auslösen. Er wird aber sicher nicht so funktionieren wie er das im unbeschleunigten Fall am Boden macht.

Gruß
Reinhard

Geändert von Reinhard am 23. Mai 2007 um 18:59

Turambar

SP-Schnüffler


Moderator

Turambar

Registriert seit: Jun 2005

Wohnort: Österreich

Verein:

Beiträge: 874

Status: Offline

Beitrag 121447 [Alter Beitrag23. Mai 2007 um 19:25]

[Melden] Profil von Turambar anzeigen    Turambar eine private Nachricht schicken   Besuche Turambar's Homepage    Mehr Beiträge von Turambar finden

dann halt nen HG schalter nehmen und in Epoxy gießen.. schade, ich dachte es geht vllt ohne den HG-Schalter

Bei der Eroberung des Weltraums sind zwei Probleme zu lösen: Die Schwerkraft und der Papierkrieg.
Mit der Schwerkraft wären wir fertig geworden.
- Wernher Freiherr von Braun

http://are.modellraketen.at

MfG
Stefan
Dino

SP-Schnüffler

Dino

Registriert seit: Feb 2007

Wohnort:

Verein:

Beiträge: 508

Status: Offline

Beitrag 121448 , Neigungsschalter [Alter Beitrag23. Mai 2007 um 19:28]

[Melden] Profil von Dino anzeigen    Dino eine private Nachricht schicken   Dino besitzt keine Homepage    Mehr Beiträge von Dino finden

Hi Stefan,

der Neigungsschalter funktioniert nicht als Gipfelpunkterkennung (Neigung der Rakete), aber als Brennschlußdetektor, denn bei Brennschluß wirkt auf die Rakete nur noch der Luftwiderstand und die Schwerkraft. Die Schwerkraft wirkt auf alle Teile der Rakete, der Luftwiderstand jedoch nur auf die Außenfläche, und zwar gegen die Flugrichtung (was den gleichen Effekt hat, als würdest Du am Boden die Rakete auf den Kopf stellen), egal welche Neigung die Rakete in dem Moment hat.
Du brauchst also keinen HG-Schalter (der meines Wissens auch erst bei etwa 90Grad anspricht, wenn man die Rakete am Boden kippt)

Gruß

Dino

Geändert von Dino am 23. Mai 2007 um 19:29


Sicherheitskodex - short version:
"Protect your privilege to fly rockets by not making the headlines or becoming a statistic. "
Turambar

SP-Schnüffler


Moderator

Turambar

Registriert seit: Jun 2005

Wohnort: Österreich

Verein:

Beiträge: 874

Status: Offline

Beitrag 121450 [Alter Beitrag23. Mai 2007 um 19:31]

[Melden] Profil von Turambar anzeigen    Turambar eine private Nachricht schicken   Besuche Turambar's Homepage    Mehr Beiträge von Turambar finden

Naja gut, dann kann ich den HG-Schalter wohl auch knicken.
Einen Brennschlussdetektor als Auslöser kann ich nicht gebrauchen - der bremst mir die Rakete lange vorm Gipfelpunkt ab..

Dann werde ich wohl Timer und MiniMag nehmen.

Bei der Eroberung des Weltraums sind zwei Probleme zu lösen: Die Schwerkraft und der Papierkrieg.
Mit der Schwerkraft wären wir fertig geworden.
- Wernher Freiherr von Braun

http://are.modellraketen.at

MfG
Stefan
tr0815

Raketenbauer

tr0815

Registriert seit: Jan 2005

Wohnort: Dresden

Verein: SOLARIS-RMB e.V.

Beiträge: 168

Status: Offline

Beitrag 121451 [Alter Beitrag23. Mai 2007 um 19:37]

[Melden] Profil von tr0815 anzeigen    tr0815 eine private Nachricht schicken   Besuche tr0815's Homepage    Mehr Beiträge von tr0815 finden

Zitat:
Original geschrieben von Turambar
Nur S1,S2,C2,C3 und LED3 sind dazugekommen.

Zum Relais und Neigungsschalter habe ich keine Meinung ...
Leider kann ich mir das Zusammenwirken von S2 und C3 nicht erklären.
Kannst Du 'mal sagen, was die beiden machen?

Christoph
Reinhard

Überflieger

Reinhard

Registriert seit: Sep 2003

Wohnort: Österreich

Verein: TRA #10691, AGM

Beiträge: 1187

Status: Offline

Beitrag 121455 [Alter Beitrag23. Mai 2007 um 20:14]

[Melden] Profil von Reinhard anzeigen    Reinhard eine private Nachricht schicken   Besuche Reinhard's Homepage    Mehr Beiträge von Reinhard finden

Die LEDs brauchen außerdem noch Vorwiderstände.

Gruß
Reinhard
