Ich bin auch mal wieder aktiv geworden :-)
Endlich mal wieder Raketen bauen, momentan habe ich die zweite Cansat-Rakete im Bau, ich mache alle Teile fertig um sie dann nachher mit Christian von der Hochschule zusammen zu bauen.

Ich habe bei Holgers Lagerauflösung Spitzen in allen Größen erstanden, um sie abzuformen. Ich wollte da mal unabhängig werden:-)
Aus der 76mm Spitze habe ich mir jetzt die erste Form gemacht und gleich 2 Spitzen für die Cansats daraus gemacht.
Eine weitere ist gerade drin, die kommt auf eine 76mm Bullpup, deren Spitze ich irgendwann mal geraubt habe.
Die Bullpup ist ein Bausatz, habe ich mal in der Schweiz gewonnen :-) Die wird jetzt mal zu Ende gebaut.

Zum Rohrewickeln habe ich eine alte Drechselbank zerlegt und daraus eine große 160cm breite Drechsel-Wickelbank gebaut, aus Stahl, schön massiv, wiegt fast 80 kg. Die hat Führungen die später eine Nutenplatte aufnehmen. Darauf kann ich dann einen Fräsmotor anbauen zum Schlitzen, später soll das ganze aber dazu dienen Rohre mit Roving automatisch zu wickeln. Jetzt dient das ganze als Vorrichtung um Rohre mit Glas zu belegen, dazu ist eine Abwickelvorrichtung angebaut mit der ich Glasfaser sauber aufs Rohr wickeln und am Ende gerade abschneiden kann.

Ich habe mir alle Adapter gefräst um alle möglichen Rohrdurchmesser aufspannen zu können. Die kommen auf ein 35mm Alurohr als Träger, das wird dann eingespannt. Als Wickelrohre habe ich alles von 38mm bis 6" als geschlitztes PML-Kupplerrohr. Die GFK-Rohre daraus passen also zu den normalen Rohren.

Auch dient das gerät zum Schleifen, das geht wirklich wunderbar, drehen lassen und Schleifpapier dran. Auf der Selben Aufspannung kann ich die Rohre mit Spritzspachtel spritzen, alles in einem :-)

Fotos schicke ich noch mal zu.


Daneben sitze ich noch am neuen Altimax, da gab es ein Problem mit dem Bootloader, also der Teil des Programms, der es erlaubt selbst neue Softwareversionen auf zu laden. Der neue Controller arbeitete nicht mit dem bisher verwendeten Bootloader zusammen, musste also alles neu, was ziemlich aufwändig war, da kommt eins zum anderen. Jetzt läuft es, aber ich muss es noch optimieren.

Die Gyroskop-Anbindung ist noch nicht zuverlässig gelungen, ich habe mich daher entschieden die erst einmal ohne Gyroskop zu machen, es wird eine Version ohne Gyro und eine mit geben. Gyro kommt später.

Da werde ich jetzt erst einmal alles rund machen, den neuen Bootloader integrieren und dann kann ich die ersten endlich bauen, die Teile sind schon da.. Zeitlich ist es alles ein bisschen knapp bei mir, aber so nach und nach wirds werden.

Louis

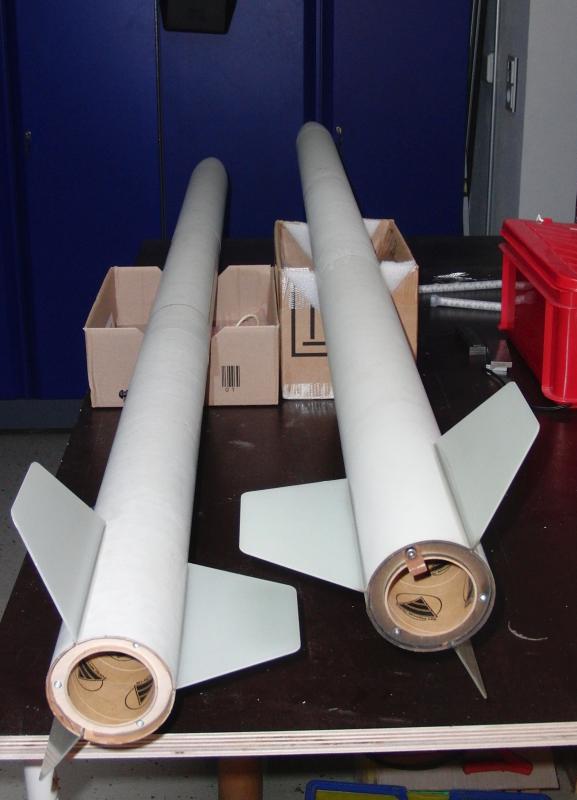

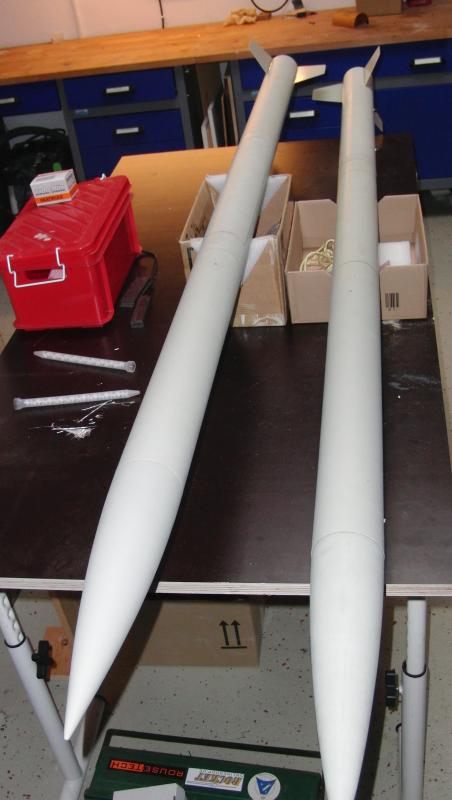

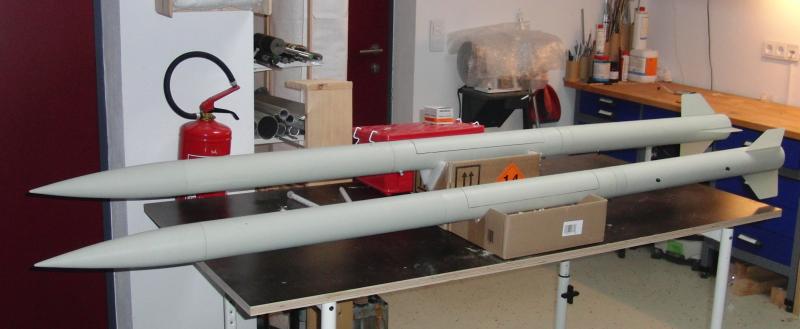

Gestern haben Christian von der Hochschule Bremen und meine Wenigkeit den Cansat-Träger Nr. 2 zusammen gebaut. Ich hatte alle Teile fertig gemacht, ein Bausatz sozusagen :-) Den haben wir dann in 5 Stunden zusammen geklebt. Jetzt haben wir 2 identische Raketen die je 2 Cansats auf ca. 1000 m aussetzen, sie fliegen auf einem CTI J210, ein 54mm Motor.

Die Länge beträgt 213 cm, 76mm Durchmesser
Das Leergewicht beträgt 2300g, ohne Motor und Cansats.
Sie bestehen aus verglastem PML-Rohr (2 Lagen 80g), eine GFK-Spitze und GFK-Fins.
Sie haben eine große Klappe die 2 Cansats freilässt, diese werden am Gipfel ausgeworfen, der Vorschirm wird 3 sekunden danach ausgeworfen. In 100m dann der Hauptschirm.

In der Woche vom 6-10 Oktober findet der Wettbewerb statt, in Rotenburg / Wümme, zwischen Bremen und Hamburg liegt das in etwa.

Wir haben beim Zusammenbau gleich noch die Ebay der ersten Rakete verbessert, die Ebays sind mit Alufolie gegen Funkwellen abgeschirmt, die Cansats haben alle Funk mit am Bord, wir hoffen damit Störungen des Altimeters zu verhindern.

Sie werden jetzt noch blau-weiß lackiert und dann kanns los gehen :-)
Christian hat eine 3m-Rampe aus Aluprofilen gebaut, die man platzsparend zusammen legen kann, ich werde davon noch Fotos posten, ist vielleicht für den einen oder anderen interessant.

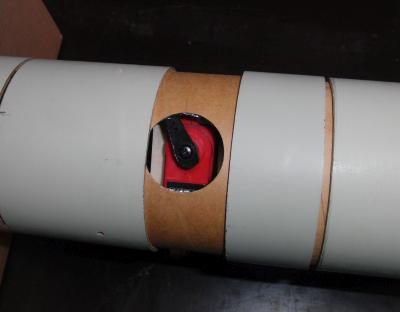

Das letzt Bild zeigt das "Servofenster", damit kann man von Hand die Klappe öffnen und schließen, das Loch wird durch ein Körperrohrring verschlossen, wird einfach drüber geschoben.

Geändert von Lschreyer am 31. August 2014 um 09:44

Hi Louis,

hübsche Teile! Werden die tatsächlich a u f dem Flugplatz gestartet?

Grüße,

Hagen

Ja, der Flugplatz ist an dem Tag für Flugzeuge gesperrt.
Die Rampe wird wohl am Ende der Landebahn stehen.

Louis

Es beruhigt mich, dass du die Raketen entworfen hast und dabei bist. Der Flugplatz liegt ja sehr nahe an bebautem Gebiet. Ich drücke euch fest die Daumen, dass alles gut geht!

Grüße,

Hagen

Nachdem in Manching der E18 Prototyp von Robert nicht so richtig wollte und das Heck meiner Rakete in tausend Stücke zerfetzt wurde, habe ich heute die Zelle ein neues Heck verpasst.



Ich habe die Rakete nun auch so ausgelegt das ich elektirsche Leitungen innen verlegen kann um 2-Stufenzündungen zu ermöglichen.

Geändert von Leo_N am 31. August 2014 um 16:41

Oops...

Das Heck ist nun komplett ersetzt worden und für die Roten Jahne flugbereit

Hi Leo,

wow, das ist ja mal ein Hochglanzheck !

Willst du damit wieder einen 24er Prototypen-Motor testen...... ?

Andreas

Yep, falls Robert eines dabei haben sollte. Aber ich denke das wird nicht der Fall sein.
